J1600G1WEO B
J1600

J1600G1WEO-B

Уличный оптический линейный терминал (OLT) с 8 портами GPON и волоконно-оптическим усилителем (EDFA)

J1600G1WEO B
J1600

J1600G1WEO-B

Уличный оптический линейный терминал (OLT) с 8 портами GPON и волоконно-оптическим усилителем (EDFA)

Описание товара

8 портов GPON, 2 порта SFP, 2 порта SFP+, 8 усилителей EDFA мощностью 22 дБм

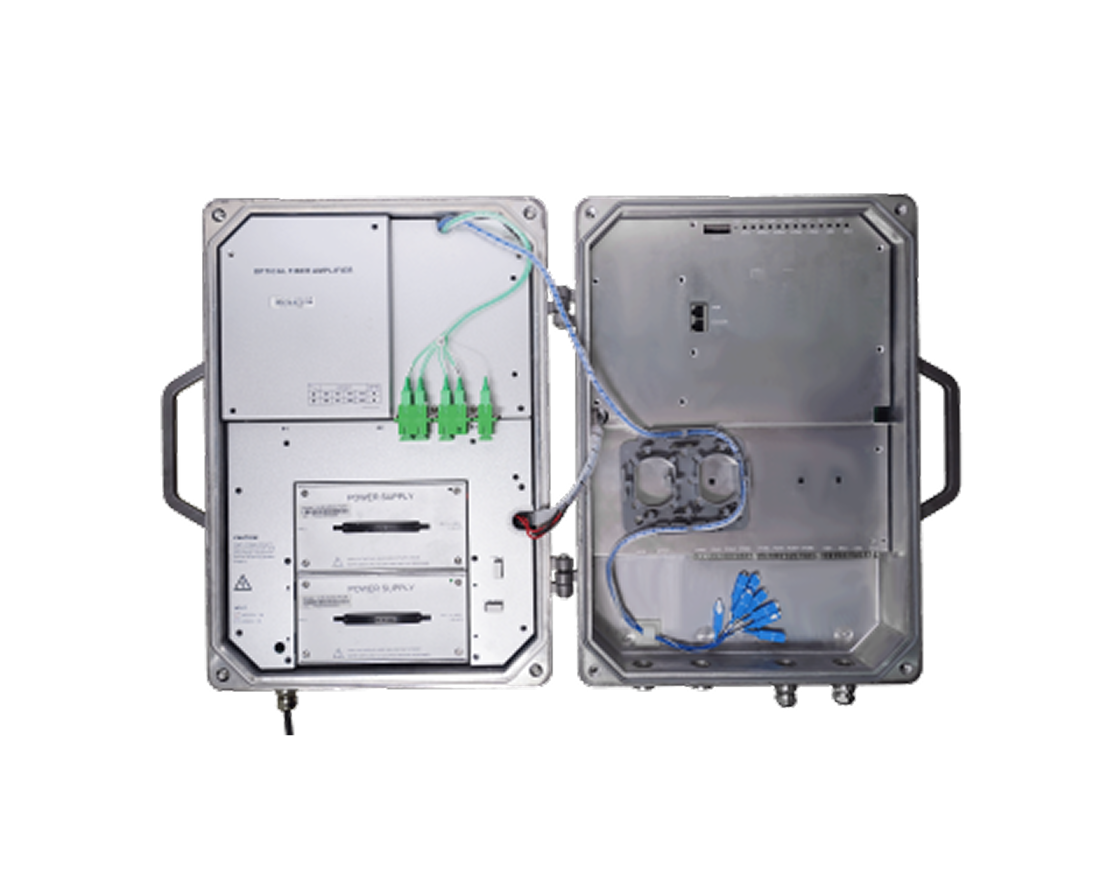

  • Модульная конструкция: сочетает в себе опциональный модуль с волоконно-оптическим усилителем (EDFA), модуль GPON OLT и оптический сплиттер.
  • 2 порта GPON: обеспечат высокоскоростное подключение по типу FTTx, что особенно актуально, если объект находится в отдалённой местности.

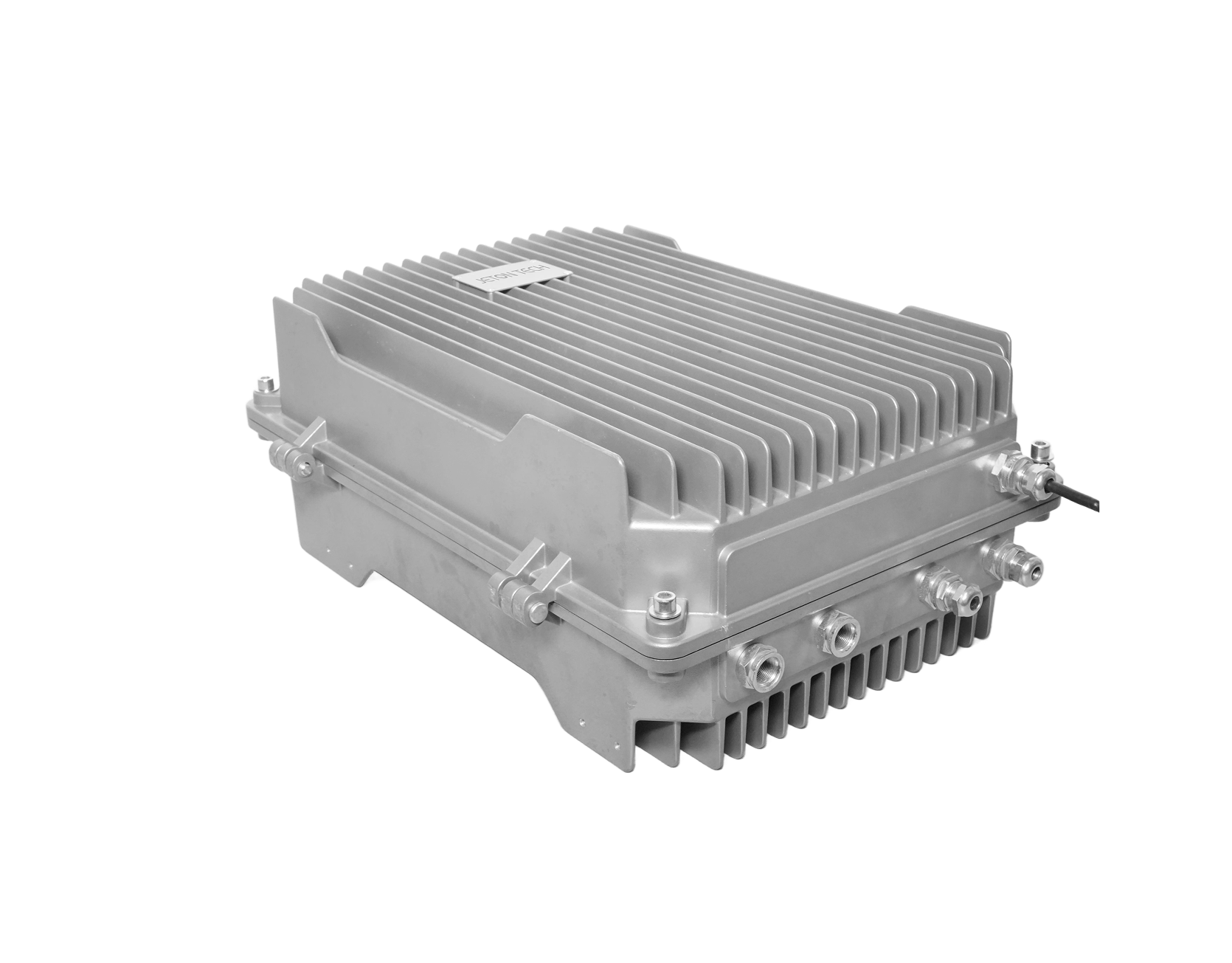

  • Алюминиевый корпус: обеспечивает хорошее рассеивание тепла и экранирование. Степень пыле- и влагозащиты: IP65. Рабочая температура: –40...+70 °C.
  • Сверхскоростные порты Uplink: 2 порта SFP+ (10 Гбит/с).
  • Защита операторского класса: за счёт поддержки протоколов динамической маршрутизации (RIP, OSPF).
  • Маршрутизатор 3-го уровня + OLT 2-го уровня: поддерживает протоколы динамической маршрутизации 3-го уровня (RIP, OSPF), что обеспечивает надёжность при передаче данных.
  • Бесперебойная работа: благодаря двум независимым источникам питания и резервированию «1+1».
  • Product icon (3)
    OLT с 8 портами + EDFA + Сплиттер
  • Product icon (4)
    Пассивное охлаждение
  • Product icon (13)
    Защита операторского класса
  • Product icon (9)
    Маршрутизатор 3-го уровня + OLT 2-го уровня
  • Product icon (10)
    Два источника питания

Технические характеристики

  • Описание

    Модель

    J1600G1WEO-B

    Краткое описание модели

    Уличный оптический линейный терминал (OLT) с 8 портами GPON и волоконно-оптическим усилителем (EDFA)

    Краткое описание функций

    8 портов GPON, 2 порта SFP, 2 порта SFP+, 8 усилителей EDFA мощностью 22 дБм

    Конфигурации питания

    2 источника питания переменного тока

    Аксессуары

    Модуль GPON SFP (C++); модуль GPON SFP (C+++); модуль SFP; модуль SFP+

  • Шасси

    Тип
    • Металлический внешний корпус (для уличного монтажа)

  • Порты Uplink

    Количество
    • 4
    SFP
    • 2
    SFP+
    • 2

  • Порты GPON

    Количество
    • 8
    Физические интерфейсы
    • Порты SFP
    Макс. коэффициент разветвления
    • 1:128

  • Характеристики порта PON

    Дальность передачи
    • 20 км
    Скорость порта GPON
    • Восходящий поток: 1,244 Гбит/с; нисходящий поток: 2,488 Гбит/с
    Длина волны
    • Передача: 1490 нм, приём: 1310 нм
    Тип разъёма
    • SC/UPC
    Тип оптоволокна
    • 9/125 мкм (одномодовое оптоволокно)
    Класс PON
    • Класс: B+, C, C+, C++, C+++

  • Волоконно-оптический усилитель (EDFA)

    Длина волны при эксплуатации
    • 1535–1565 нм
    Оптическая мощность (вход)
    • –3 дБм...+10 дБм (режим ACC), –6 дБм...+10 дБм (режим APC)
    Оптическая мощность (выход)
    • 13–22 дБм
    Стабильность оптической мощности (выход)
    • ≤ ± 0,25 дБ
    Уровень шума
    • ≤ 5 дБ (при входной оптической мощности +3 дБм)
    Потери при отражении (вход/выход)
    • ≥ 45 дБ
    Утечка (вход/выход)
    • ≤ –30 дБм
    C/CTB
    • ≥ 63 дБ
    C/CSO
    • ≥ 62 дБ
    C/N
    • ≥ 50 дБ
    Примечания

    Входная оптическая мощность усилителя EDFA составляет 3 дБм. Оптическое соединение включает в себя приёмник и передатчик.

  • Основная информация

    Порты управления
    • 1 порт Ethernet 10/100/1000 Мбит/с, 1 консольный порт
    Совокупная пропускная способность (Гбит/с)
    • 104
    Скорость (млн пакетов в секунду)
    • 65,472
    ПИТАНИЕ
    Способы управления
    • Веб-интерфейс, SNMP, Telnet, интерфейс командной строки (CLI), SSH-2

  • ОСОБЕННОСТИ

    Функции управления
    • SNMP, Telnet, интерфейс командной строки (CLI), веб-интерфейс, SSH-2
    • Групповое управление вентиляторами
    • Управление параметрами и мониторинг состояния портов
    • Настройка и управление устройствами ONT, которые находятся в сети
    • Управление пользователями
    • Управление сигналами тревоги
    Функции 2-го уровня
    • Макс. количество записей в таблице MAC-адресов: 32 768
    • Макс. количество сетей VLAN: 4096
    • Порты VLAN
    • Возможность добавления и удаления тегов VLAN, прозрачный режим VLAN
    • Трансляция VLAN, Q-in-Q
    • Защита от широковещательных штормов на основе портов
    • Изоляция портов
    • Возможность ограничения скорости портов
    • 802.1D, 802.1w
    • Протокол LACP (статический, динамический)
    • Приоритизация (QoS) на основе портов, идентификаторов VLAN, типа обслуживания и MAC-адресов
    • Список управления доступом
    • IEEE 802.3x (управление потоком)
    • Статистика и мониторинг стабильности работы портов
    Многоадресная рассылка
    • Отслеживание сетевого трафика IGMP
    • 1024 групп многоадресных IP-рассылок
    DHCP
    • Сервер DHCP, ретранслятор DHCP, DHCP snooping
    • DHCP-опция 82
    Функции 3-го уровня
    • Прокси-сервер ARP
    • 2048 аппаратных маршрутов хоста, 2048 аппаратных маршрутов подсети
    • RADIUS, TACACS+
    • Защита от подмены IP-адресов, RIP, OSPF, BGP
    • 1024 аппаратных маршрута хоста
    • 512 аппаратных маршрутов подсети
    IPv6
    • NDP
    • IPv6 Ping, IPv6 Telnet, маршрутизация IPv6
    • Список управления доступом на основе адреса IPv6 источника, адреса IPv6 назначения, порта 4-го уровня, типа протокола и т. д.
    • MLD snooping (версии 1 и 2)
    Функции GPON
    • Контейнер передачи (T-CONT), динамическое распределение пропускной способности (DBA)
    • Трафик порта GEM
    • ITU-T 984.x
    • Дальность передачи до 20 км
    • Возможность изоляции пользователей и сетей VLAN для снижения вероятности возникновения широковещательного шторма
    • Сигнал тревоги при отключении питания
    • Защита от широковещательных штормов
    • Изоляция портов
    • Список управления доступом (ACL) и SNMP для гибкой настройки фильтрации пакетов данных
    • Продуманная конструкция, снижающая вероятность поломки
    • RSTP, прокси-сервер IGMP

  • ПРОЧЕЕ

    Размеры
    • 450 × 384 × 180 мм
    Вес
    • Вес (нетто): 16,1 кг
    Степень влагозащиты
    • IP65
    Рабочая температура
    • –40...+70 °C
    Температура при хранении
    • –40...+85 °C
    Относительная влажность воздуха
    • 5–95% (без конденсации)
    Энергопотребление
    • 45 Вт

В случае проблем с оборудованием обращайтесь в службу техподдержки.
